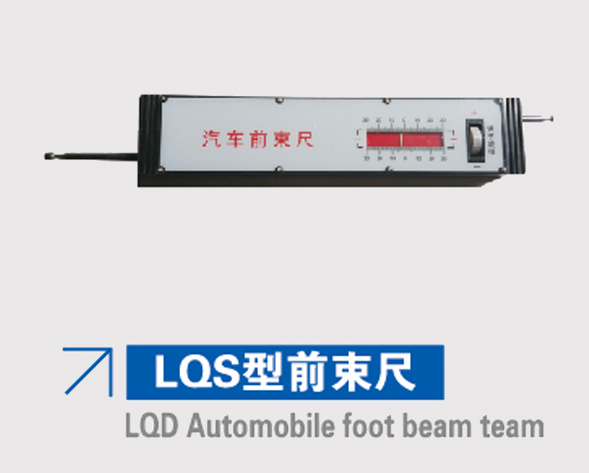

LQS型前束尺

LQS型前束尺

LQS型前束尺由尺身、伸縮尺、測量標尺及測量觸頭等組成

參數指標

外形尺寸：330×67×26mm

最大測量尺寸：2040mm

前束值指示范圍：±30mm

使用方法

    將汽車停放在平整堅實的路面上，方向處于直線行駛位置，按下列步驟進行前輪前束的測量。汽車兩前輪的前內側輪緣處作一記號，記號的高度應等于車輪半徑，且左右車輪記號一定要等高。前束尺“測量標尺”端的測量觸頭抵到一側車輪的記號上，并使標尺的指針位于“0”位處，然后拉出伸縮尺桿，是尺桿兩端的“測量觸頭”均觸到兩車輪內側的記號上，并將伸縮尺縮緊，小心取出前束尺，保持伸縮尺桿的長度不變。向前推動車輛，使車輪上的記號轉到前橋后邊，并使記號的高度與在前橋前面測量時等高?，F(xiàn)將前束尺伸縮尺一端的測量觸頭抵到車輪內側的記號上，并壓縮標尺端，使“測量觸頭”觸在兩一側車輪內側的記號上，此時，標箭頭所指的刻度即是該車的前輪前束值。

    前輪前束值“正負”的確定由于使用習慣不同，車輪前束的測量順序可“先前再后”，也可“先后再前”，所以在前束尺的刻度盤上不宜標出車輪前束值的“正負”。在實際測量過程中，前束值的正負按下述方法確定：

    如下圖所示，箭頭是汽車的行駛方向。
